Как установить пассивную уличную антенну в Ростов-на-Дону: пошаговая инструкция по сборке и монтажу

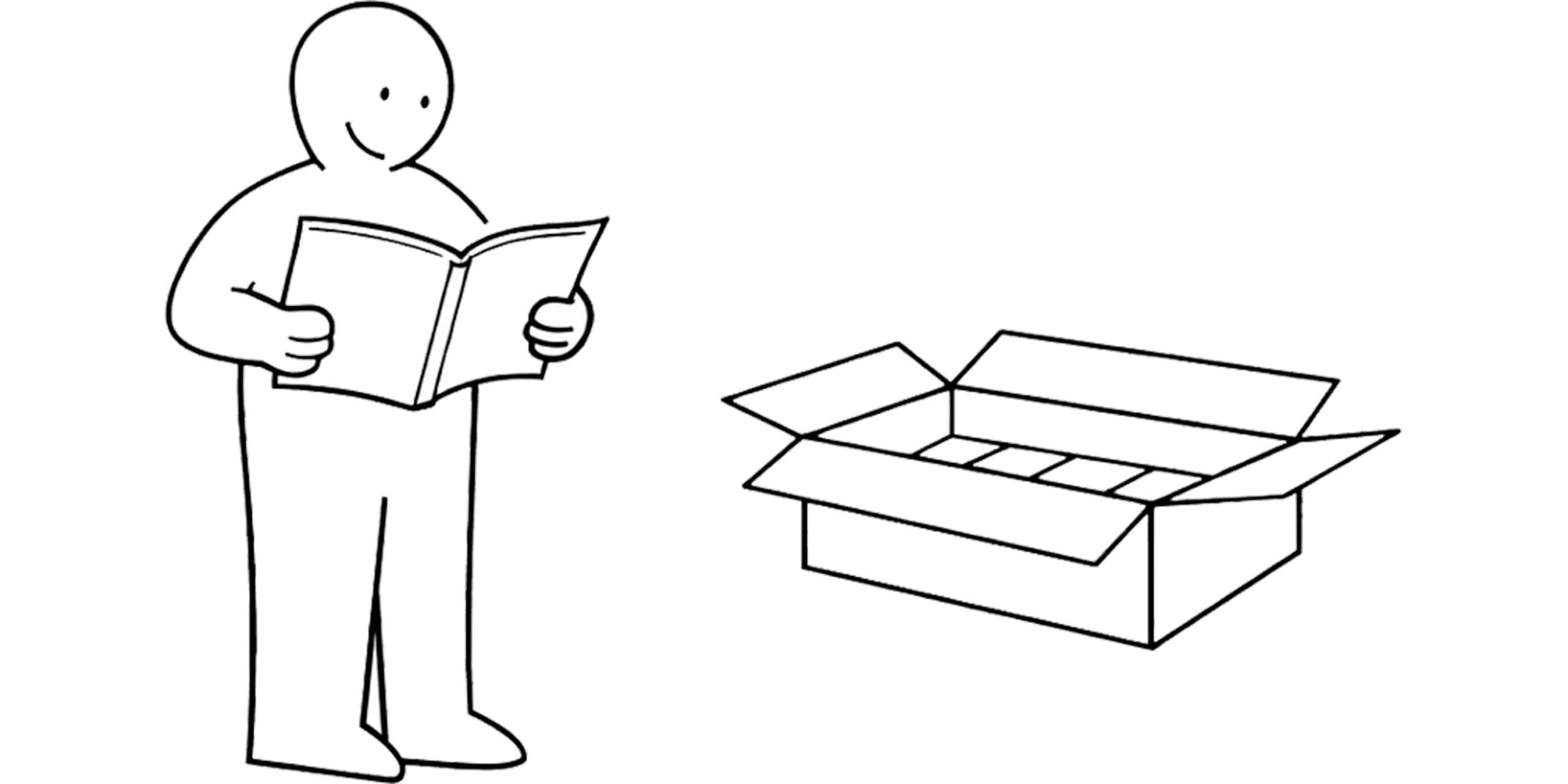

Проверка комплектации и состава набора
Перед началом установки убедитесь, что в комплекте есть все необходимые детали:

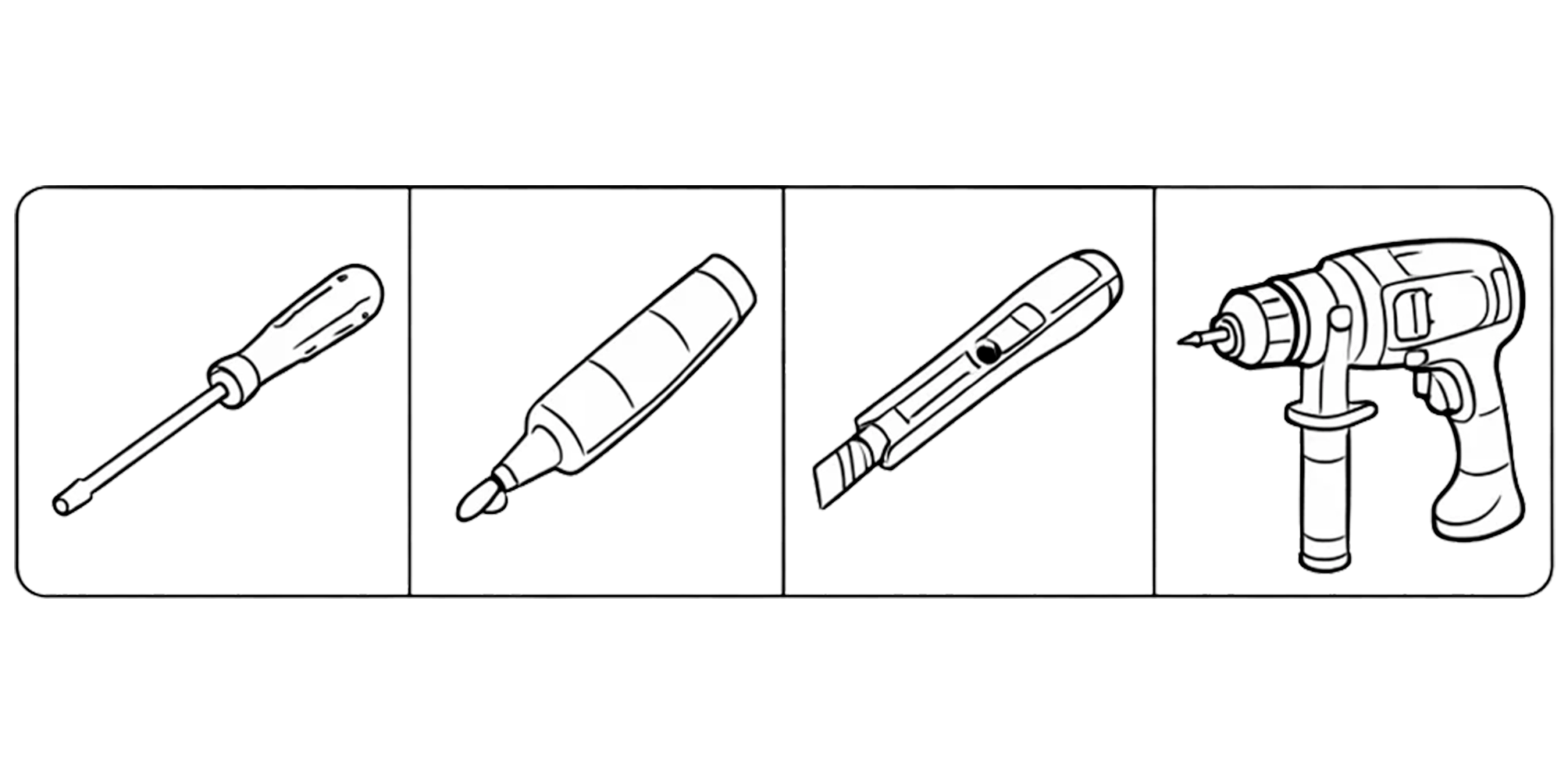

Подготовка инструментов
Подготовьте всё необходимое оборудование заранее, чтобы процесс сборки прошел быстро, точно и в полном соответствии с вашим планом. Вам потребуется: канцелярский нож, отвертка, гаечный ключ на 6, герметик, перфоратор, молоток.

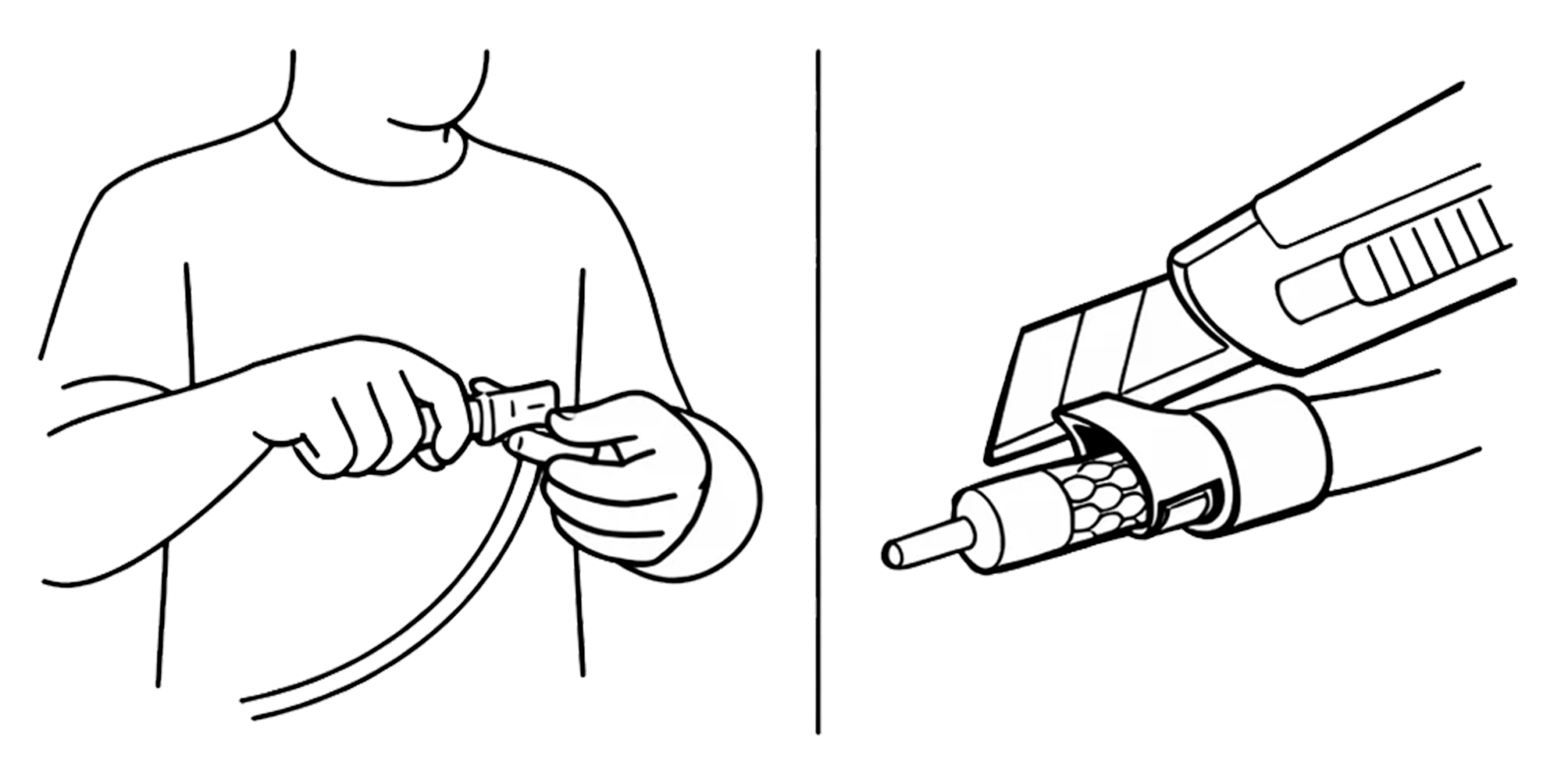

Подготовка телевизионного кабеля
Аккуратно зачистите изоляцию и подготовьте штекеры, чтобы обеспечить идеальную передачу сигнала и безупречное качество изображения на вашем экране.

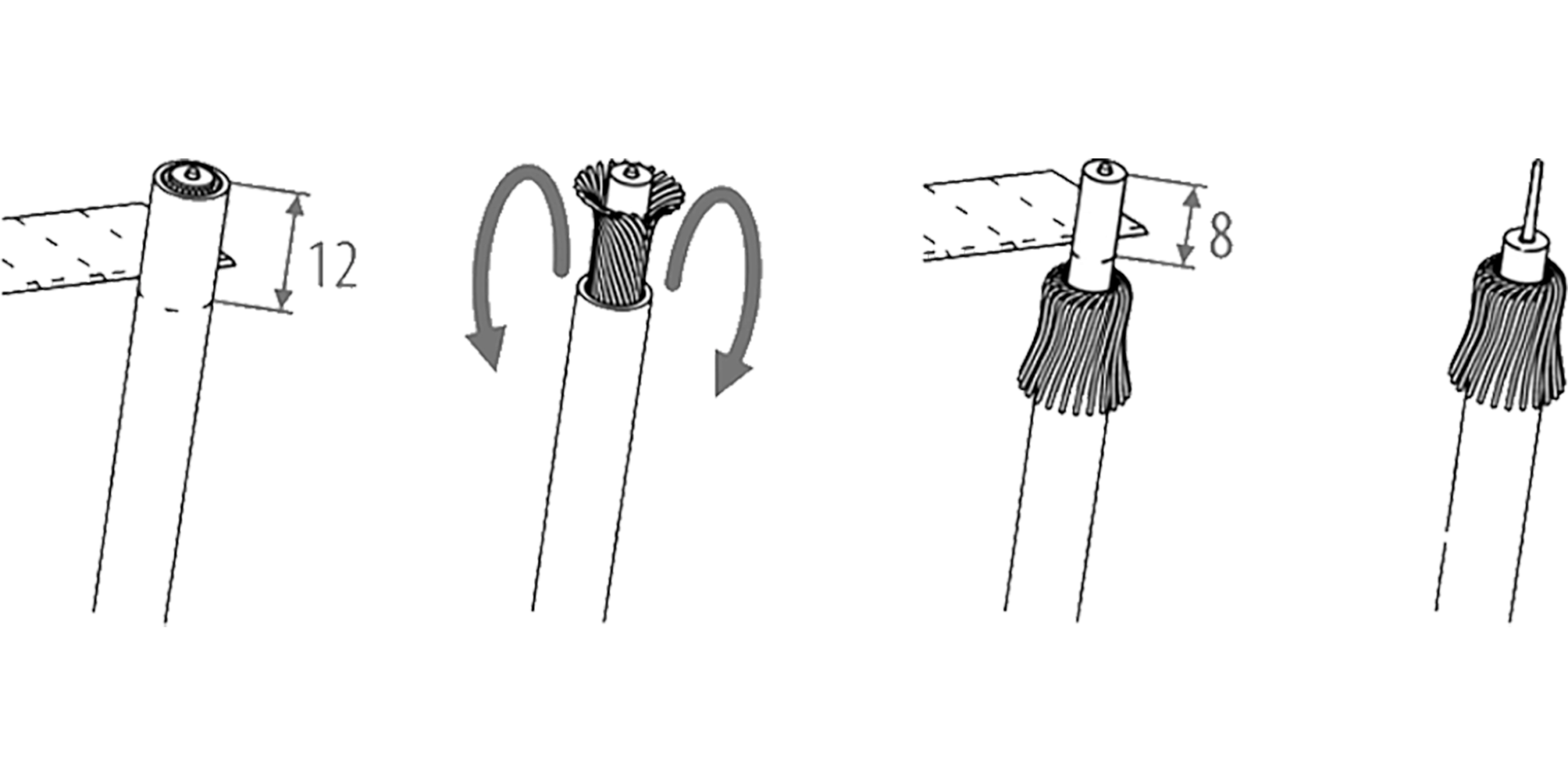

Пример зачистки кабеля
Освободите центральную жилу и экран от оплетки ровными слоями, создавая надежную основу для стабильного и чистого видеосигнала.

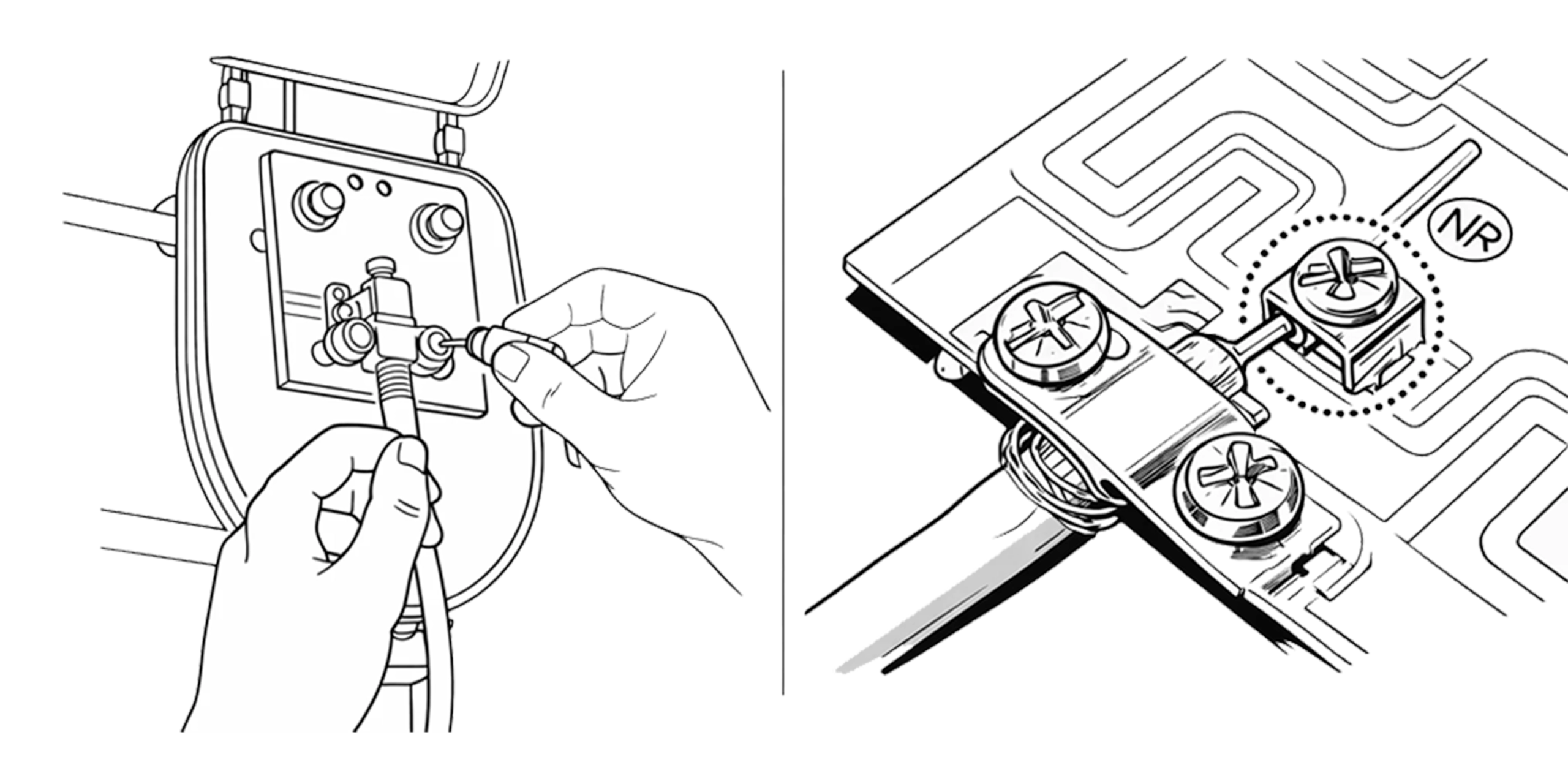

Подключение кабеля к плате согласования
Закрепите зачищенную жилу в клеммах платы, обеспечивая плотный контакт и минимальное сопротивление для максимально четкой передачи сигнала.

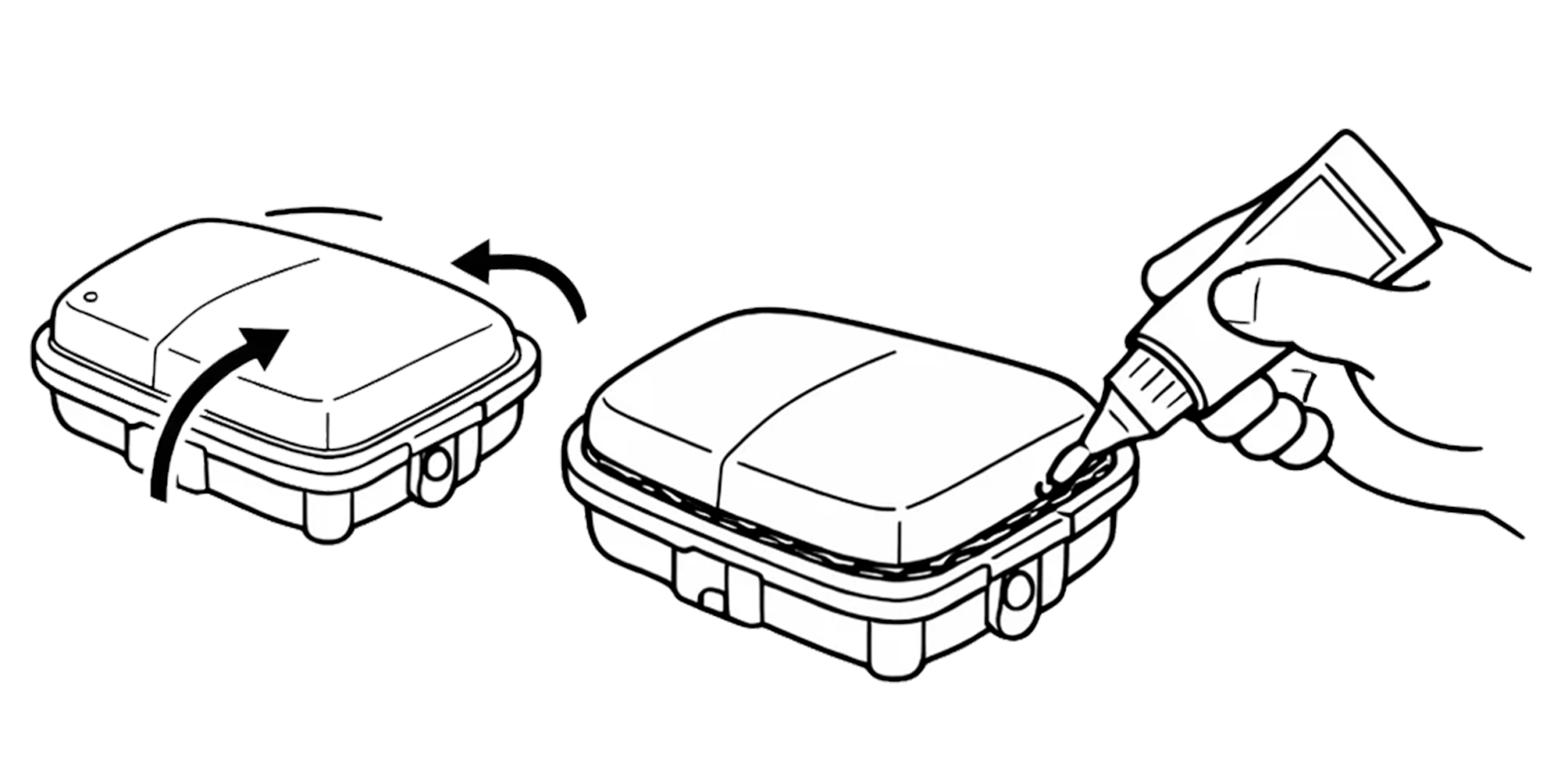

Герметизация антенной коробки
Надежно заизолируйте корпус, чтобы защитить плату от влаги и коррозии, гарантируя стабильную работу антенны в любых погодных условиях.

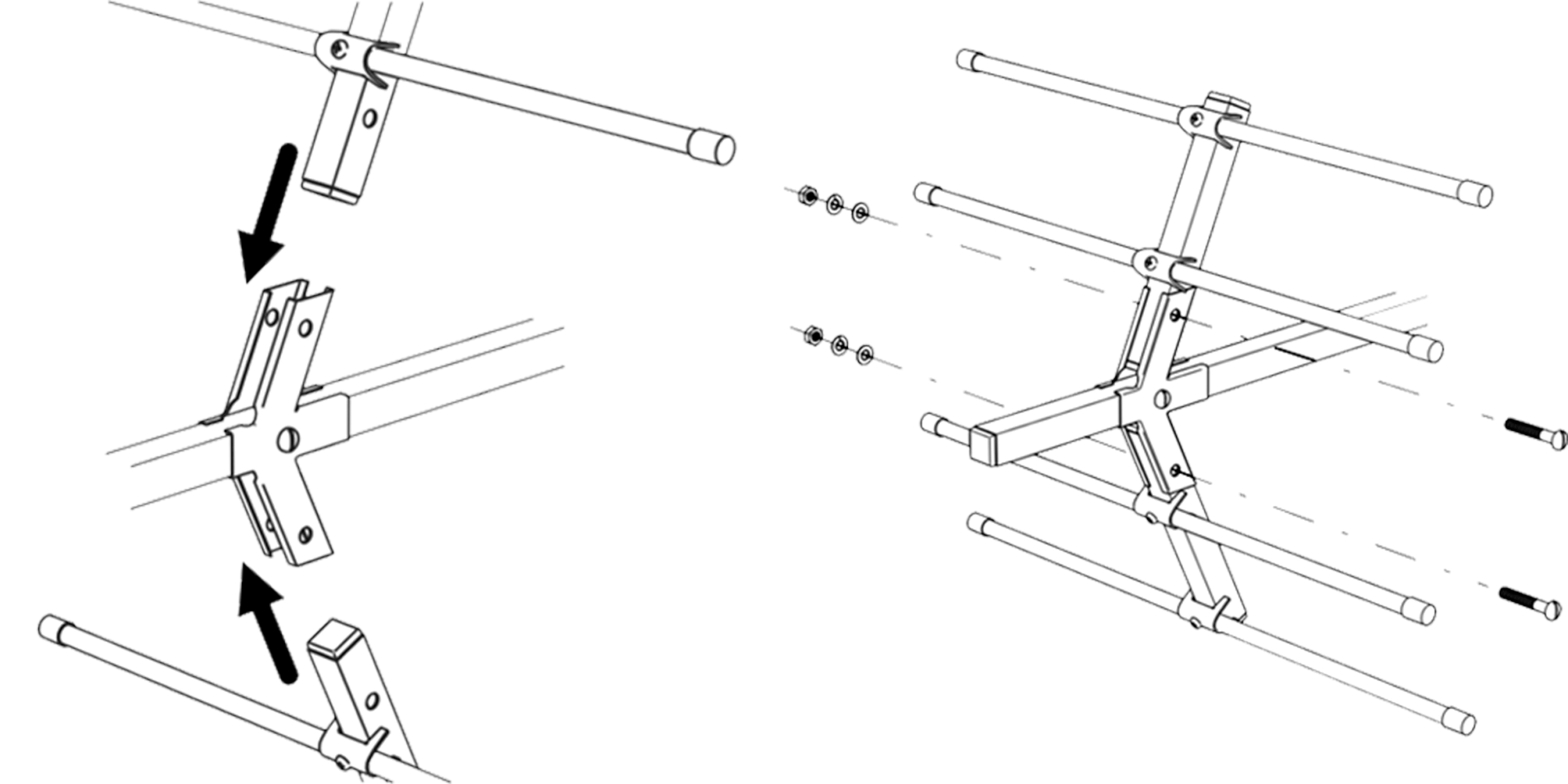

Сборка и установка рефлектора
Соедините элементы отражателя и надежно зафиксируйте конструкцию на опоре, чтобы сфокусировать максимум энергии сигнала на приемной антенне. p.s Пропускайте данный этап если у Вас серия Альфа или Фаворит.

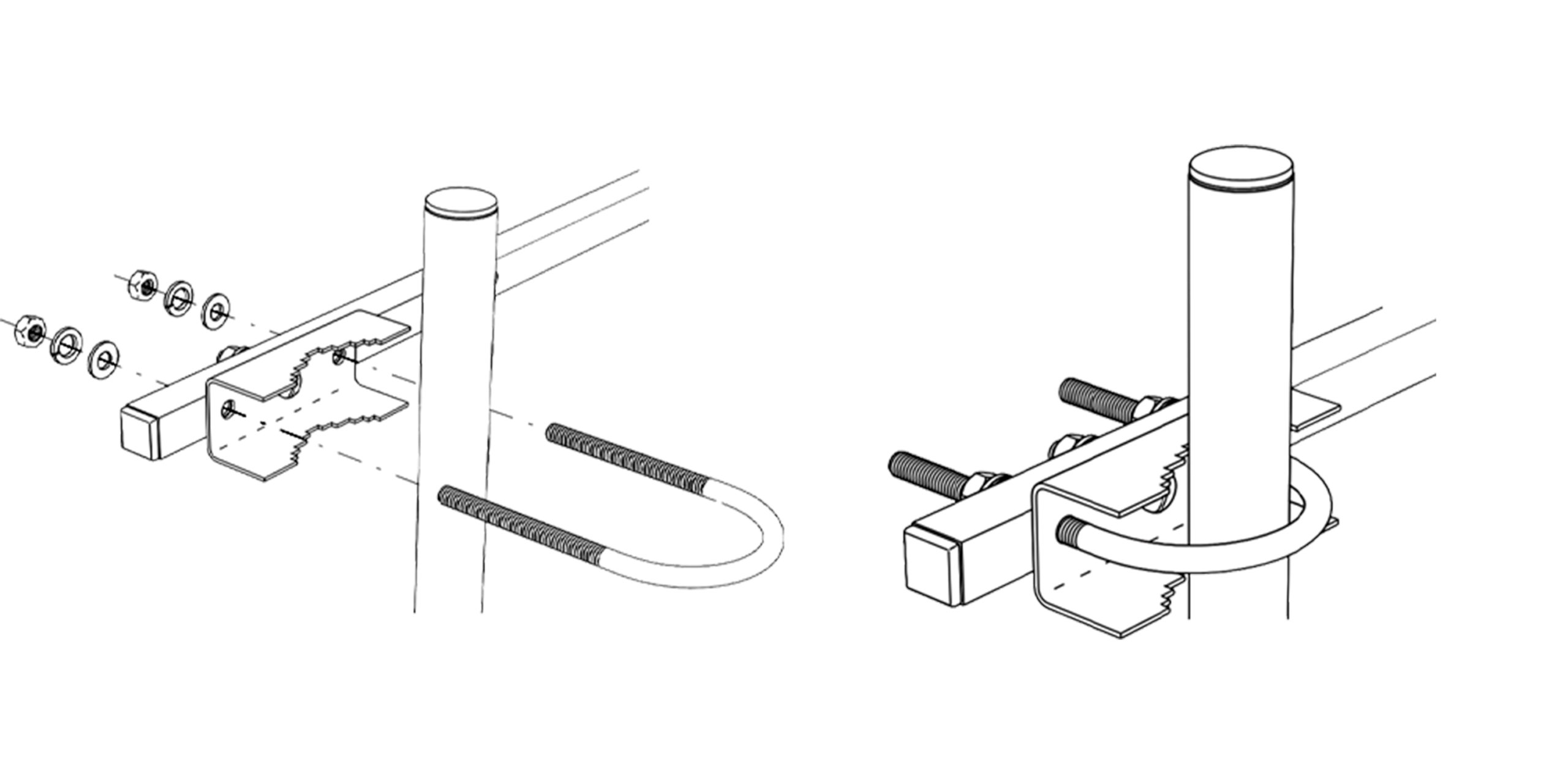

Установка антенны на кронштейн или мачту
Надежно закрепите собранную конструкцию на опоре.

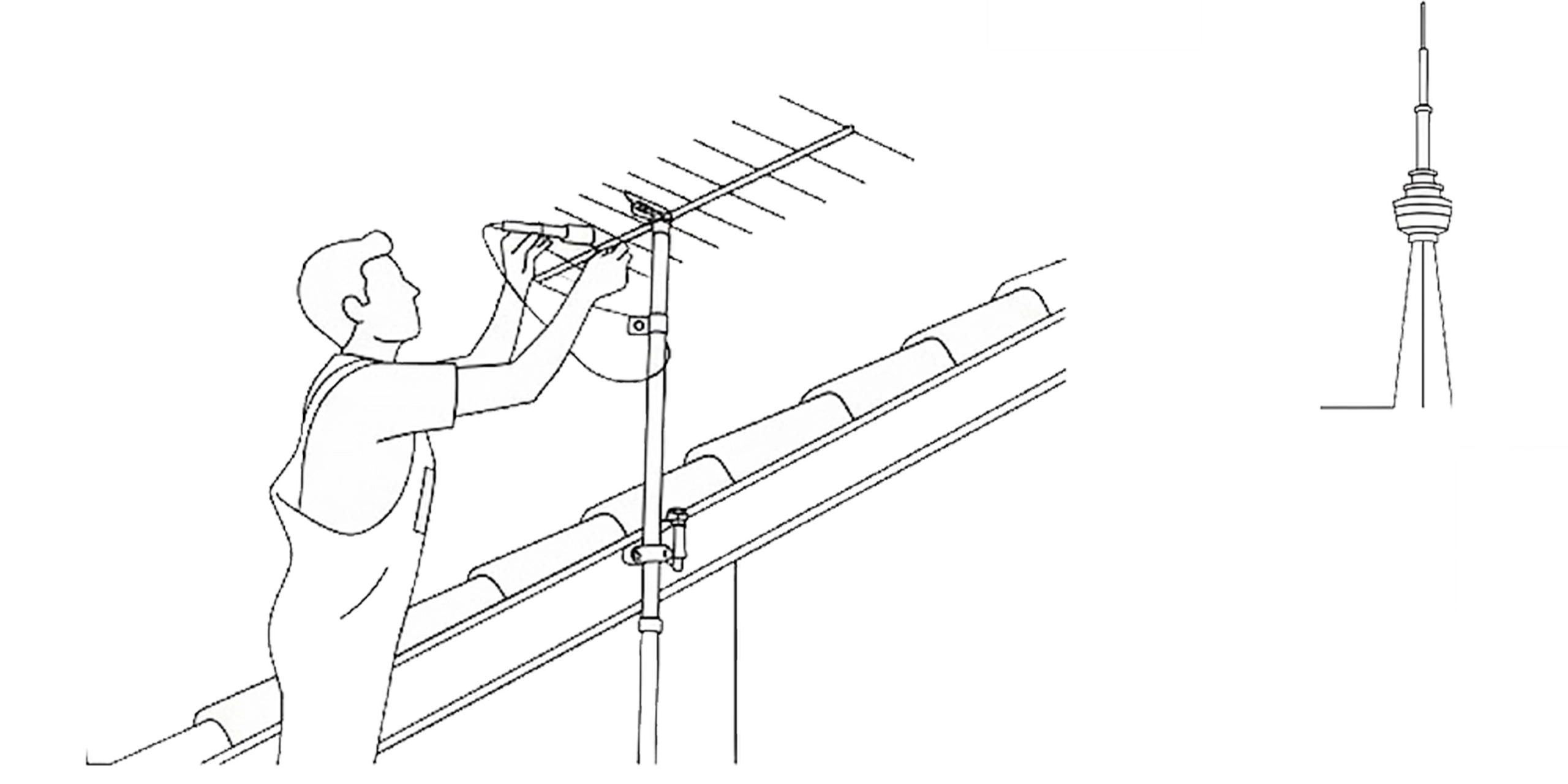

Настройка направления и юстировка антенны
Плавно корректируйте положение антенны по горизонтали и вертикали, отслеживая уровень сигнала до достижения пиковых показателей качества приема.

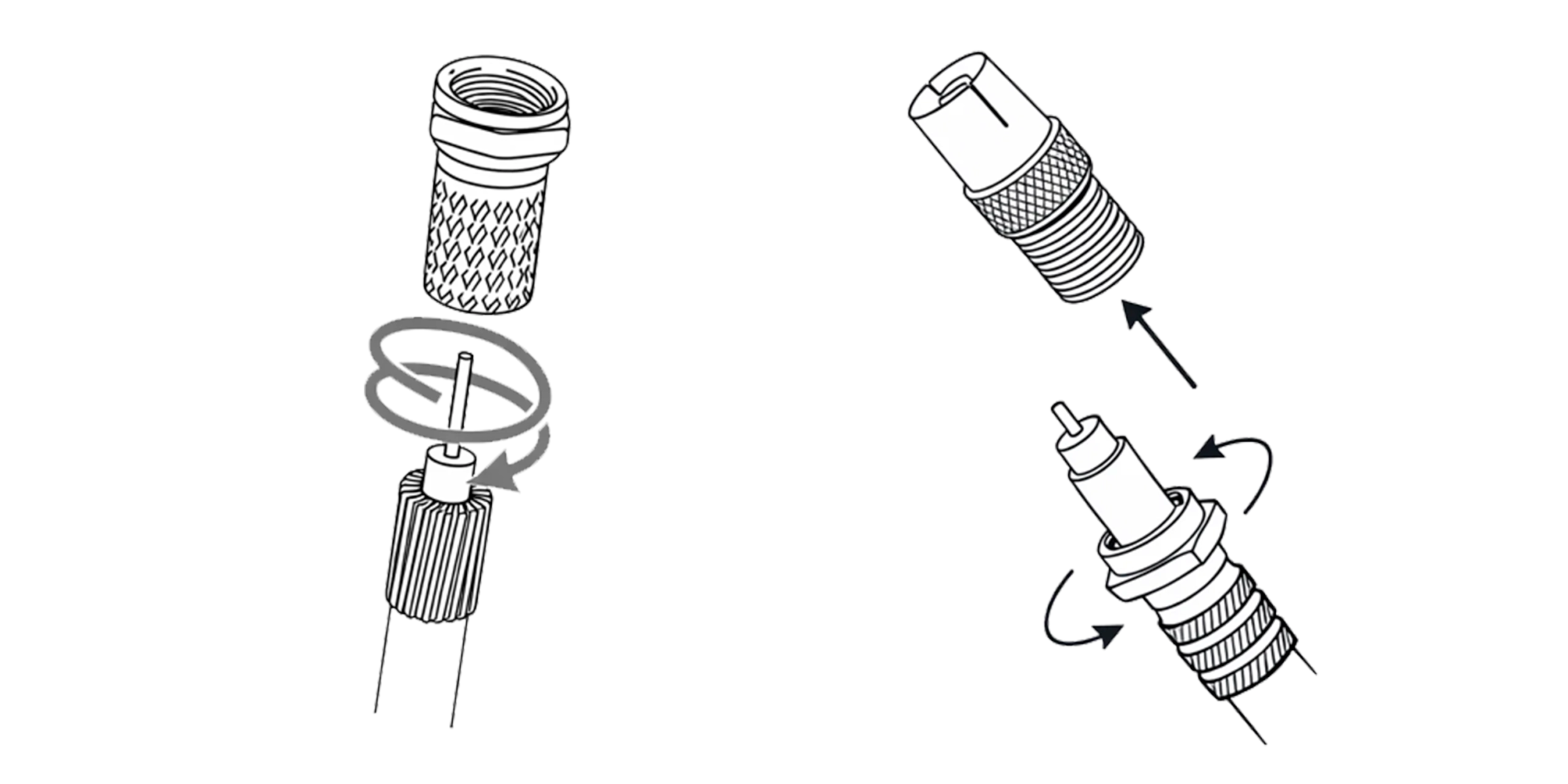

Установка F-разъема и ТВ-штекера
Тщательно накрутите F-разъем на подготовленный конец кабеля и подсоедините ТВ-штекер, обеспечивая стабильный и помехозащищенный контакт с вашим приемным устройством.

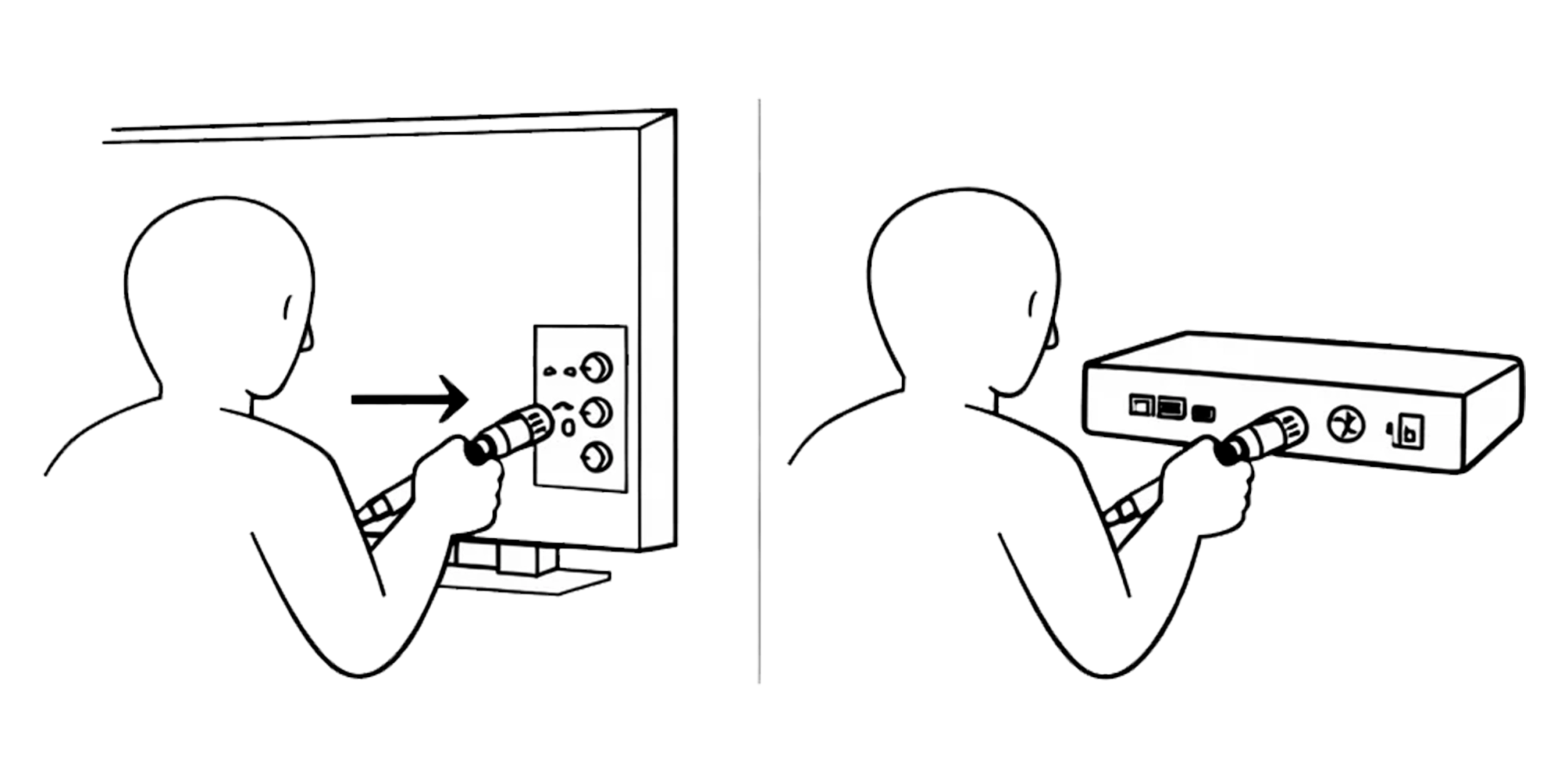

Подключение кабеля к телевизору или приставке
Подсоедините кабель к соответствующему гнезду тюнера или телевизора, предварительно убедившись, что ваше устройство поддерживает стандарт DVB-T2 для корректного приема цифрового сигнала.

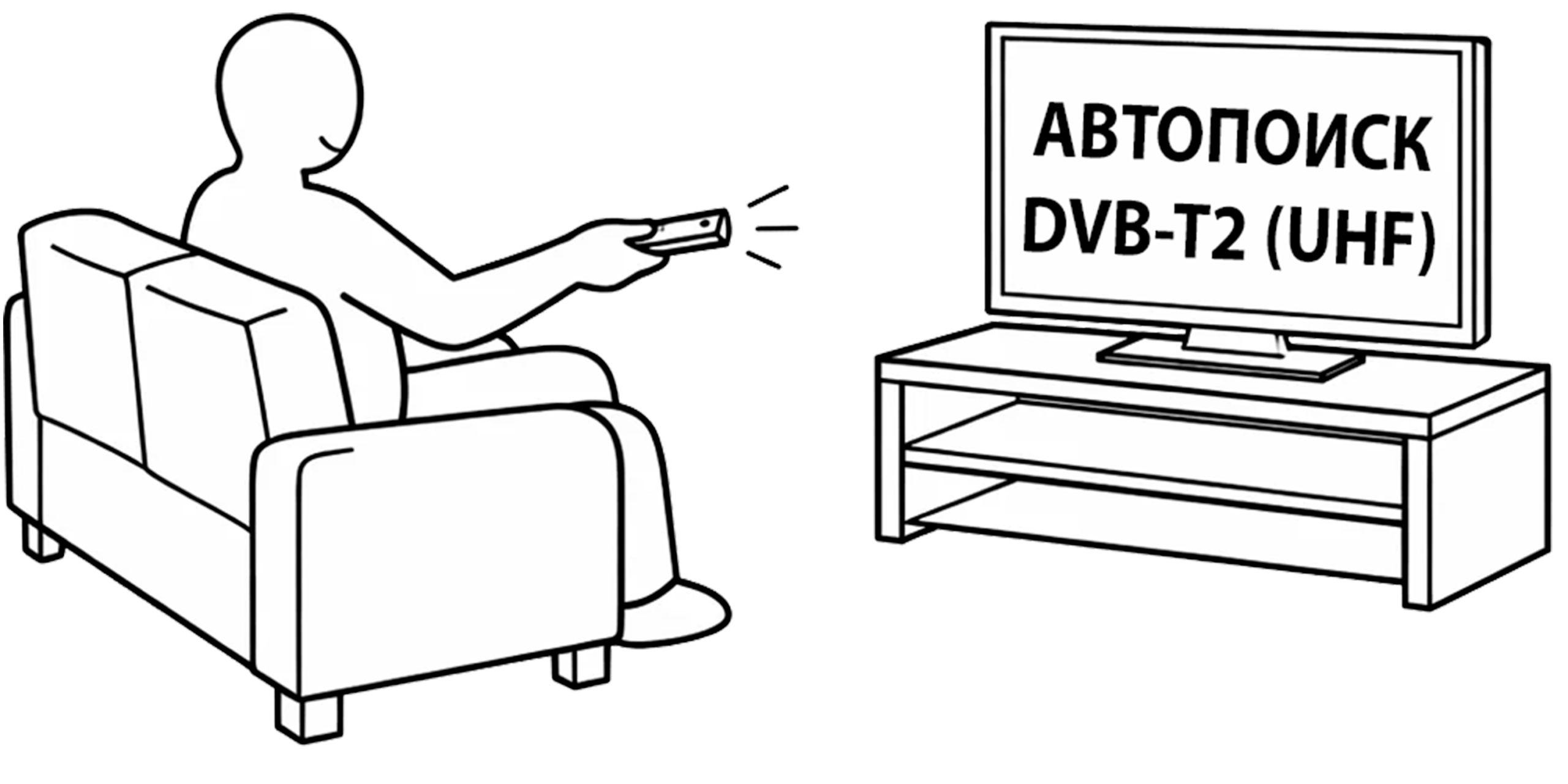

Запустите "Автопоиск каналов" на Вашем устройстве
Запустите автоматическое сканирование в диапазоне DVB-T2 (UHF), предварительно отключив питание антенны в настройках приставки, чтобы избежать перегрузки и обеспечить корректное нахождение всех цифровых каналов.
🎉 Поздравляем! Вы справились!
Ваша антенна установлена и готова к работе
Теперь вы можете наслаждаться просмотром 30 бесплатных каналов цифрового телевидения DVB-T2 в отличном качестве. Желаем вам стабильного сигнала и приятного просмотра!
💡 Полезные советы:
- Периодически проверяйте крепления антенны, особенно после сильного ветра
- Следите за состоянием кабеля и герметизации соединений
- При появлении помех попробуйте немного скорректировать направление антенны
- Сохраните инструкцию — она может пригодиться в будущем
❓ Часто задаваемые вопросы
Ответы на популярные вопросы об установке пассивных уличных антенн
Пассивная антенна — это антенна, которая принимает телевизионный сигнал без дополнительного усиления. Она не требует подключения к электросети 220В и работает исключительно за счет своей конструкции.
Отличия от активной:
- Не требует питания (нет блока питания, нет проводов 220В)
- Проще в установке и обслуживании
- Более надежна (меньше элементов, которые могут сломаться)
- Подходит для районов с хорошим сигналом (город, ближний пригород)
Оптимальная высота установки зависит от расстояния до телевышки и местности:
- Город (до 15 км) — достаточно 3-5 метров от земли
- Пригород (15-30 км) — рекомендуется 5-8 метров
- За городом (30+ км) — желательно 8-12 метров
Главное правило: антенна должна иметь прямую видимость на телевышку с минимумом препятствий (деревья, здания).
Есть несколько способов:
- Интерактивная карта РТРС — зайдите на сайт карта.ртрс.рф, введите свой адрес, и карта покажет направление на ближайшую вышку
- По соседним антеннам — посмотрите, куда направлены антенны у соседей
- Компас + карта — узнайте координаты вышки и определите азимут
- Метод проб — медленно поворачивайте антенну, следя за уровнем сигнала в меню телевизора
Тип кабеля: Используйте коаксиальный кабель RG-6 или SAT-50 с сопротивлением 75 Ом. Это стандартный антенный кабель для цифрового ТВ.
Длина кабеля:
- Для пассивной антенны максимальная рекомендуемая длина — 25-30 метров
- Каждые 10 метров кабеля ослабляют сигнал примерно на 3-5 дБ
- Если нужен кабель длиннее 30м — рассмотрите активную антенну
Совет: Не экономьте на кабеле! Дешевый китайский кабель может испортить даже хорошую антенну.
Да, заземление настоятельно рекомендуется, особенно если:
- Антенна установлена на крыше или высокой мачте
- В вашем районе часты грозы
- Рядом нет громоотвода
Заземление защищает оборудование от статического электричества и грозовых разрядов. Для заземления используйте медный провод сечением не менее 6 мм² и соедините мачту/кронштейн с заземляющим контуром здания.
Важно: Не используйте в качестве заземления трубы отопления или водопровода!
Попробуйте следующие решения:
- Скорректируйте направление — даже отклонение на 5-10° может сильно повлиять на сигнал
- Поднимите выше — иногда даже 1-2 метра высоты решают проблему
- Проверьте кабель — поврежденный или некачественный кабель губит сигнал
- Проверьте соединения — плохой контакт в F-разъеме = потеря сигнала
- Уберите препятствия — металлические конструкции рядом с антенной мешают приему
- Рассмотрите активную антенну — если вы далеко от вышки (30+ км)
Да, можно! Антенны МИР АНТЕНН рассчитаны на работу в диапазоне температур от -40°C до +50°C.
Особенности зимней установки:
- Работайте в сухую погоду (не в снегопад и метель)
- Используйте морозостойкий герметик для изоляции соединений
- Будьте осторожны на скользкой крыше — используйте страховку!
- Металлические детали могут быть очень холодными — работайте в перчатках
К одной пассивной антенне можно подключить несколько телевизоров, используя разветвитель (сплиттер).
Важные нюансы:
- 2 телевизора — потеря сигнала ~3.5 дБ (обычно допустимо)
- 3 телевизора — потеря ~5.5 дБ (нужен хороший уровень сигнала)
- 4 и более — потеря 7+ дБ (лучше использовать активную антенну или усилитель)
Совет: Используйте качественный сплиттер на нужное количество выходов (не берите на 4 выхода, если нужно только 2).
